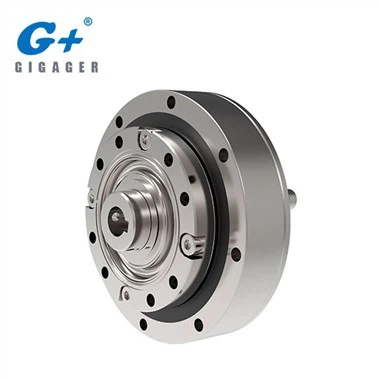

GHS-A

Flex spline je votla struktura s prirobnico, kompaktna struktura in vhod gredi je povezan z notranjo luknjo valovnega generatorja s križno drsno sklopko. Lastnosti: ● Ploščata oblika · Standardna struktura ● Strnjena in preprosta zasnova ● Brez zračnosti ● Samoporavnava generatorja valov

Pošlji povpraševanje Klepetaj zdaj

■ Princip zobniškega prenosa
Harmonični zobniški prenos je izumil ameriški izumitelj CWMusser leta 1955. Gre za nov tip prenosa, ki izkorišča elastično deformacijo prožnega delovnega elementa v prenos gibanja ali moči. Prebije mehanski prenos z uporabo togih elementov. Model mehanizma uporablja gibljiv element za doseganje mehanskega prenosa, kar ima za posledico vrsto posebnih lastnosti, ki jih je težko doseči z drugimi prenosi. Proces deformacije vmesnega upogljivega elementa je v bistvu simetrična harmonika.

■ Komponenta Harmonic Drive Reduce

■ Načelo prenosa harmoničnega zobnika
Načelo harmonične redukcije prestav GIGAGER je uporaba relativnega gibanja gibljivega vretena, krožnega vretena in generatorja valov, predvsem nadzorovane elastične deformacije gibljivega vretena za realizacijo gibanja in prenosa moči. Eliptična odmikača v generatorju valov se vrti v gibljivem kolesu, da deformira flexspline. Ko zobje Flexspline in zobje krožnega splina vstopijo in se zapletejo drug z drugim, ki so na koncih dolge osi eliptične odmikače generatorja valov, se zobje Flexspline na koncih kratkih osi ločijo od zob jeklenega kolesa. Za zobe med dolgo osjo in kratko osjo generatorja valov se delno vpeto stanje, ki postopoma prehaja v vpetje vzdolž različnih odsekov dveh stopenj Flexspline in Circular Spline, imenuje ugriz. Je v stanju postopnega umika iz zaroke, kar imenujemo razdruževanje. Ko se valovni generator neprekinjeno vrti, se flexspline nenehno deformira, tako da zobje dveh koles nenehno spreminjajo svoja prvotna delovna stanja med štirimi gibi medsebojnega ujemanja, ugriza, vklapljanja in izključevanja, ustvarjajo osupljivo gibanje zob in uresničujejo prenos gibanja. od generatorja valov do flexspline.
