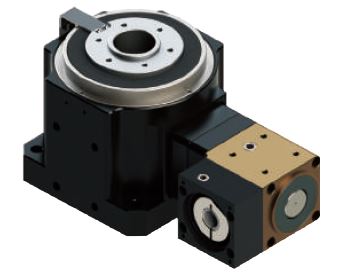

To je natančni kotni rotacijski mizi GSA200-05K-SV s prestavnim razmerjem 1: 5 velikosti mize 200mm za servo motor. Precision Right Angle Rotary Table omogoča bolj priročno in preprosto ožičenje in cevovode, prednosti te funkcije pa so še posebej izrazite v zapletenih ožičenih in cevnih okoljih. S svojim visoko oblikovanim ohišjem lahko nosi večjo osno obremenitev več kot Hollow Rotary Table do 5000N.
1. Specifikacija natančne kotne rotacijske mize GSA200-05K-SV
Parameter | ||
Tip motorja | Znamka 750W SV Motor | |
Dopustni navor | Nm | 80 |
Dovoljena vhodna hitrost | vrt / min | 2000 |
Dovoljena aksialna obremenitev | N | 5000 |
Ponovljivost | sek | ± 5 (0,001 °) |
Ravnost platforme | mm | ± 0,005 |
Odziv | min | . 1 |
Utež | kg | 18 |
Parameter motorja | ||
Blagovna znamka | Koda | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Servo motor konfigurira stranka. Zgornji model je samo za referenco

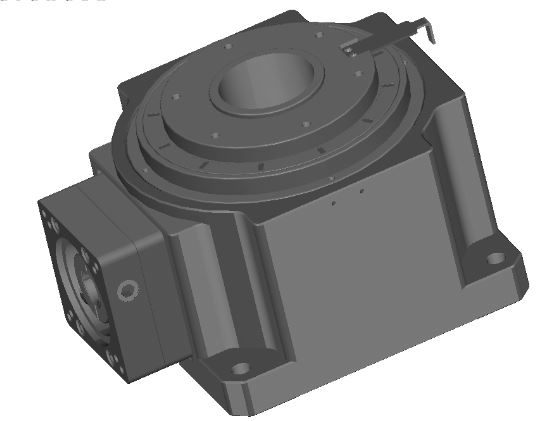

2. Kaj je natančna kotna rotacijska miza?
3. Kakšne so lastnosti izdelka Precision Right Angle Rotary Table?

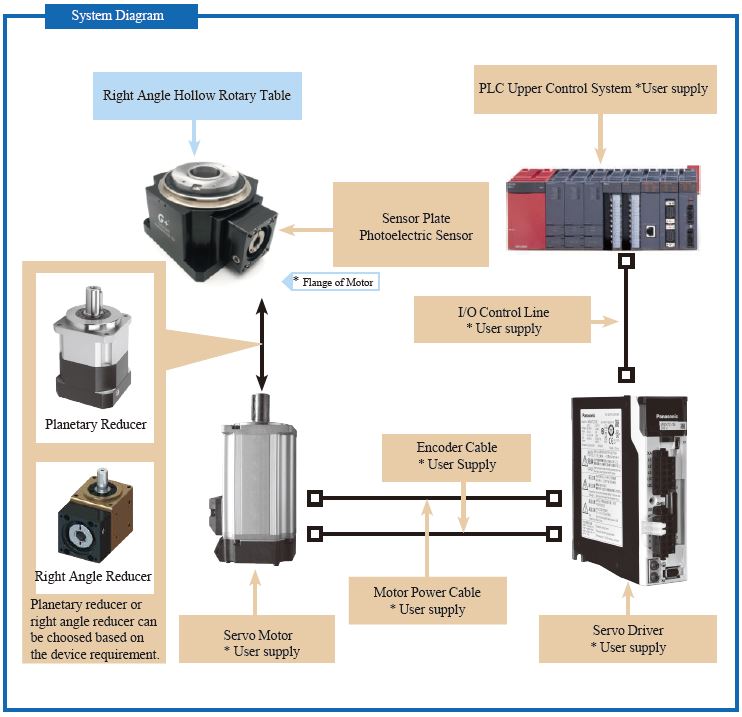

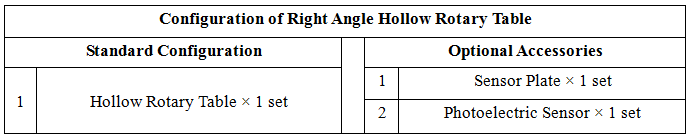

4. Konfiguracija sistema natančnosti kotne rotacijske mize
5. Koliko modelov je na voljo?
Za več podrobnosti si oglejte priloženi katalog. (prenesite PDF na tej strani)
6. Kako doseči večje razmerje med prestavnimi razmerji?
Kombinacija natančne kotne rotacijske mize z planetarnim reduktorjem
Kombinacija natančne kotne rotacijske mize z desnim kotom reduktorja
7. Kateri tip naprave lahko uporablja natančno kotno rotacijsko mizo?
Za več videoposnetka kliknite GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Kako izbrati pravi model za svojo napravo?
Za več informacij o izbiri modela votlega rotacijskega aktuatorja si oglejte strani za izbiro modela v katalogu.
9. Kako vgraditi servo motor v natančno nastavljivo rotacijsko mizo?
Oglejte si katalog ali se obrnite na našo tehnično prodajo.
10. Zakaj izbrati GIGAGER?

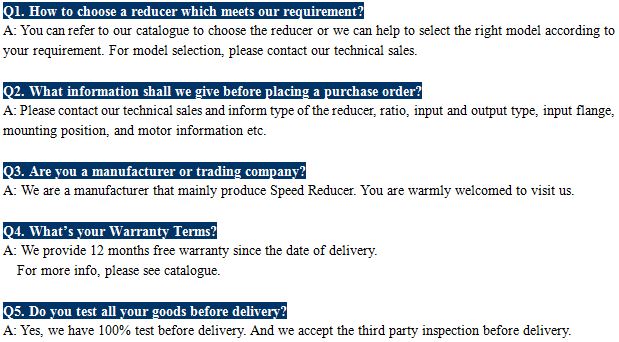

11. Pogosta vprašanja
Opomba 1: Zamenjava momenta v enoti
Enota vrtilnega momenta | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0,7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86,79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0,8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0,1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
Opomba 2: Kotne enote
Kotne enote | Vrednost | Simbol | Stenografija |
Stopnja | 1/360 Krog | ° | Deg |
Arc minute | 1/60 stopinj | '(praštevilo) | arcmin, amin, MOA |
Arc-second | 1/60 arcmin | “Prime Dvojno glavno število | arcsec |
1/1000 Arc Second | 1/1000 lok | mas |
