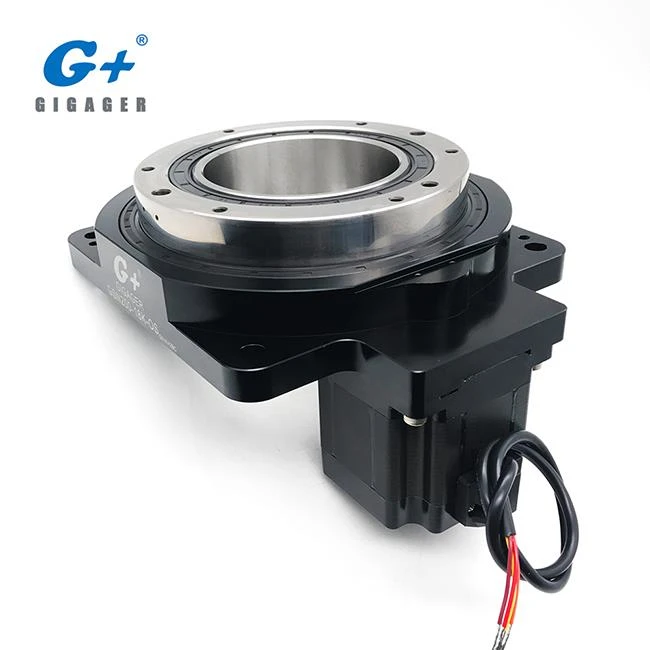

Tip odprtih rotacijskih aktuatorjev koračnega motorja z odprtimi zanko
Tip operacijskega sistema GIGAGER Hollow Rotary Actuator je vrsta izdelkov, ki združujejo visoko trdno votlo rotacijsko mizo z namenskim koračnim motorjem in paketom voznikov. Ohranja enostavnost uporabe koračnega motorja, hkrati pa omogoča zelo natančno pozicioniranje velikih vztrajnostnih obremenitev.
• Vgrajeni aktuator in koračni motor olajšujeta zasnovo
• Votla izhodna miza velikega premera
• Ekonomska izbira za avtomatizacijo
1. Kaj je votli rotacijski aktuator?
Hollow Rotary Actuator je popolnoma nova vrsta vrtljivega tovora. Vključuje visoko učinkovitost prenosa, visoko natančnost, visoko togost in visoko ceno, združuje prednosti servo motorja, odmikača in motorja DD, kar zagotavlja ravnovesje med temi tremi izdelki.
Zobniki so izdelani iz legiranega jekla visoke trdnosti, trdota zobne površine po cementiranju pa lahko doseže HRC60 ± 2 °.
S pomočjo natančno izdelanega koračnega motorja z odprto zanko lahko votli rotacijski aktuator izdeluje segmente pod katerimkoli kotom, kar lahko doseže številčno kontrolo, ki je ne more doseči odmikalo. Natančnost pozicioniranja je primerljiva z neposrednim pogonom, ki lahko v kratkem času doseže pozicioniranje vztrajnostne obremenitve.
2. Kakšne so lastnosti izdelka Hollow Rotary Actuator tipa OS?
• Izboljšati zanesljivost in zmanjšati stroške prek neposrednih povezav
Tabela opreme in robotska roka sta lahko neposredno montirana na izhodno tabelo votlega rotacijskega aktuatorja. To lahko prihrani čas in stroške za mehansko zasnovo, dodelitev delov, odpravljanje napak pasu itd., Kar je primerljivo z uporabo mehanskih delov, kot so jermenice in pas.
• Idealna alternativa za DD motor in Cam kazalo
GIGAGER votli rotacijski aktuator ima prednosti servo motorja, odmikača in DD motorja, kar omogoča indeksiranje pod katerimkoli kotom in visoko zmogljivostjo.
• Visoko natančno pozicioniranje brez zračnosti
Nezračnost, ponavljajoča se natančnost pozicioniranja do ± 5 lokov, natančnost pozicioniranja min 2 lok min.
Opomba: Ponavljajoča natančnost pozicioniranja se meri pri konstantni temperaturi (normalna temperatura) pri konstantni obremenitvi.
• Votli in veliki cevovodi omogočajo veliko ožičenje
Ožičenje in cevovodi so bolj priročni in enostavni, prednosti te funkcije pa so še posebej izrazite v zapletenih ožičenih in cevnih okoljih.
3. Konfiguracija sistema tipa votli rotacijski aktuator
Konfiguracija tipa OS Hollow Rotary Actuator | |||
Standardna konfiguracija | Dodatna oprema | ||
1 | Hollow Rotary Table × 1 set | 1 | Senzorska plošča × 1 set |
2 | Odpri Loop Stepper Motor × 1 set | 2 | Fotoelektrični komplet za domači senzor × 1 |
3 | Gonilnik za OS Stepping Motor × 1 set | 3 | Senzorski nosilec × 1 set |
4. Koliko modelov je na voljo?
Model | Vrsta ležaja | Velikost okvirja | Prestavno razmerje | Dopustni navor | Dovoljena hitrost | Dovoljeni moment vztrajnostne obremenitve |
GSN60-18K-OS | Križni ležaj | 60 mm (2,36 in.) | 1:18 | 1,2 Nm | 40 vrt./min (tabela) | 5 Nm |
GSN85-18K-OS | Križni ležaj | 85 mm (3,35 in.) | 1:18 | 3,2 Nm | 60 vrt./min (tabela) | 10 Nm |
GSN130-18K-OS | Križni ležaj | 130 mm (5.12 in.) | 1:18 | 20 Nm | 40 vrt./min (tabela) | 50 Nm |
GSN200-18K-OS | Križni ležaj | 200 mm (7,87 in.) | 1:18 | 50 Nm | 40 vrt./min (tabela) | 100 Nm |
GSB60-05K-OS | Stožčasti valjčni ležaj | 60 mm (2,36 in.) | 1: 5 | 4,9 Nm | 200 vrt./min (tabela) | 5 Nm |
Za več podrobnosti si oglejte priloženi katalog. (prenesite PDF na tej strani)
5. Kateri tip naprave lahko uporablja votli rotacijski aktuator?
Hollow Rotary Tabela se lahko uporablja za številne aplikacije, kot so CNC Indexing Device, Rotating Stage, vojaški radar, laserski stroj za označevanje, Gyro Test, Gravity Sensor Test, Electronic Compass Test mobilnega telefona in drugih natančnih elektronskih izdelkov. Uporablja se lahko tudi za spoje robotskih ročic, proizvodne linije za avtomatizacijo, testno napravo, lasersko rezanje itd.
Povezava za videoposnetek:
a. Demo za Gyro Test https://youtu.be/PwKiObIMXRM
b. Predstavitev 4. osi ali 5. osi https://youtu.be/L9gheXQ6zLc
Za več videoposnetka kliknite GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
6. Kako izbrati pravi model za svojo napravo?
V bistvu potrebujemo naslednje informacije, prosimo vas, da se odzovete na našo tehnično prodajo.
a, Kakšna je teža obremenitve? Dimenzija? Nepravilen predmet ali običajen predmet?
b, Material odra: jeklo ali aluminij, ali_________, zunanji premer = ______ mm, debelina = _______ mm
c, Koliko segmentacije? Ali kako je gibanje?
d, vsako trajanje turneje = čas obračanja + čas pozicioniranja, _________ drugo = ________ + _________ sekund
e, Masa vpenjala: ____________ kg / kos
f, Foto, risba ali več informacij o napravi
Naš inženir bo svetoval primeren model, kot vam ustreza.
Za več informacij o izbiri modela votlega rotacijskega aktuatorja si oglejte strani za izbiro modela v katalogu.
7. Kako namestiti votli rotacijski aktuator?
Oglejte si katalog ali se obrnite na našo tehnično prodajo.
8. Zakaj izbrati GIGAGER?
, Imamo strokovno R & D ekipa z jedro konkurenčnosti in bogate izkušnje inženiring. V zadnjih 10 letih, smo ponudbo visoko kakovostnih izdelkov za stranke, ki so znani v svetu in na Kitajskem. Spodaj je naš del strank.
b, GIGAGER ohranja dobro komunikacijo in sodelovanje s strokovnjaki in podjetji iz kitajskega Tajvana in Japonske že več kot 10 let, ki nabira globoke tehnične padavine.
c, Močna proizvodna sposobnost in visoka učinkovitost dobavne verige, ki strankam zagotavlja zelo konkurenčno ceno z dobrim kakovostnim izdelkom.
d, Ponujamo 24 ur strokovne tehnične in poprodajne podpore.
e, Ponujamo po meri zgrajena storitev v skladu z zahtevo strank.
f, Hitri čas dostave. Za standardne reduktorje hitrosti imamo zadostno zalogo in lahko dostavimo stranki kmalu.
9. Pogosta vprašanja
V1. Kako izbrati reduktor, ki izpolnjuje naše zahteve?
A: Lahko se obrnete na naš katalog, da izberete reduktor ali vam lahko pomagamo izbrati pravi model glede na vaše zahteve. Za izbiro modela se obrnite na našo tehnično prodajo.
V2. Katere informacije dajemo pred oddajo naročila?
O: Prosimo, kontaktirajte našo tehnično prodajo in obvestite vrsto reduktorja, razmerje, tip vhoda in izhoda, vhodno prirobnico, položaj vgradnje in podatke o motorju itd.
Q3. Ste proizvajalec ali trgovska družba?
A: Smo proizvajalec, ki proizvaja predvsem Speed Reducer. Vabimo vas, da nas obiščete.
V4. Kakšni so vaši pogoji garancije?
A: Zagotavljamo 12 mesečno brezplačno garancijo od datuma dobave.
Za več informacij si oglejte katalog.
V5. Ali preizkušate vse svoje blago pred dostavo?
A: Da, pred dostavo imamo 100% test. In sprejemamo pregled tretje osebe pred dobavo.
Q6. Kakšni so vaši pogoji plačila?
A: Sprejemamo T / T in Alibaba Trade Assurance. V Alibaba Trade Assurance, podpiramo način plačila Boleto, VISA, Master Card, e-Checking, Pay Later in T / T. Izberete lahko ustrezen način plačila.
Sprejemamo celotno plačilo pred dostavo.
V7. Kaj pa čas dostave?
A: Za standardni izdelek, imamo dovolj zalog, je treba poslati v 3 dneh po prejemu vašega plačila.
Za množično proizvodnjo traja 15-20 dni za proizvodnjo in nato razpošiljanje.
Q8. Potrebujete lokalnega distributerja?
A: Toplo pozdravljamo lokalnega distributerja za sodelovanje, ki je koristno za vse. Sredi leta 2018 smo začeli s strategijo mednarodnega trga, ki je poznejša od našega kitajskega domačega trga že več kot 10 let.
Zdaj iščemo lokalno podjetje, ki bo naš distributer ali ekskluzivni distributer. Za več podrobnosti nas kontaktirajte.
V9: Kako narediti naše poslovanje dolgoročno in dobre odnose?
A: Mi ohraniti dobre kakovosti in konkurenčne cene, da se zagotovi našim strankam koristi;
Spoštujemo vsakega kupca kot našega prijatelja in poslujemo pošteno, ne glede na to, od kod prihajajo.
Priljubljena oznake: odprto zanko votli rotacijski pogon, Kitajska, proizvajalci, dobavitelji, tovarne, visoke kakovosti
